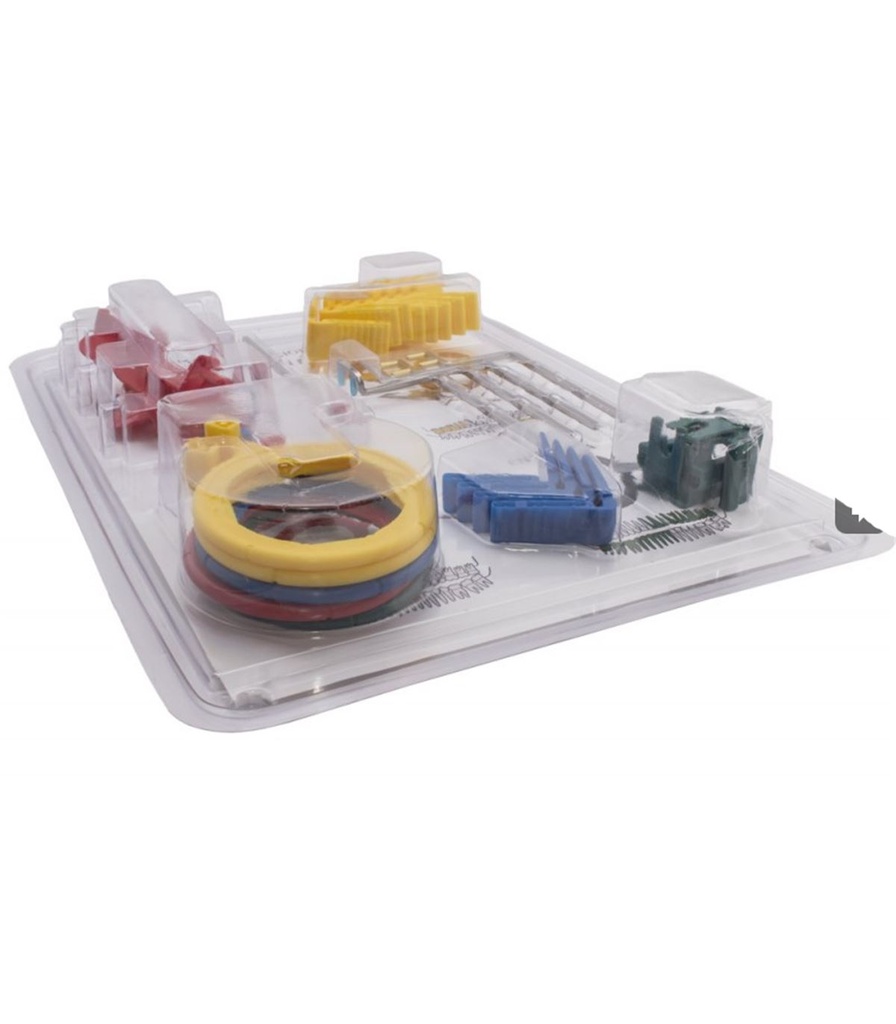

Sistema de alineación para radiología intraoral de máxima precisión
Uno de los errores más comunes y frustrantes en el gabinete dental es la obtención de radiografías elongadas o escorzadas debido a una angulación incorrecta del cono. Esto no solo obliga a repetir la toma, aumentando la dosis de radiación innecesaria para el paciente, sino que también consume tiempo clínico valioso. El posicionador radiográfico universal soluciona este problema garantizando el paralelismo perfecto entre el eje del diente, la película (o sensor digital) y el haz de rayos X, permitiendo diagnósticos precisos desde la primera exposición.
¿Por qué elegir este sistema de posicionamiento?
Este kit de posicionadores ha sido diseñado para estandarizar la técnica del paralelismo, asegurando imágenes sin distorsiones geométricas:
Eliminación del error de angulación: El anillo de puntería guía el cono de rayos X exactamente hacia el centro del receptor, evitando el "corte de cono" y garantizando una imagen completa.
Confort del paciente mejorado: Los bloques de mordida tienen bordes redondeados y una ergonomía optimizada para reducir el reflejo nauseoso, incluso en pacientes con apertura bucal limitada.
Versatilidad total (Sensores y Placas): Diseñado para ser compatible tanto con películas tradicionales como con la mayoría de sensores digitales y placas de fósforo del mercado.
Codificación por colores intuitiva: Cada brazo y anillo utiliza el código de color estándar (Azul para anterior, Amarillo para posterior, Rojo para aleta de mordida y Verde para endodoncia), facilitando el montaje rápido por parte del auxiliar.
Durabilidad ante la esterilización: Fabricado con polímeros de grado médico que soportan cientos de ciclos de autoclave sin deformarse ni perder la precisión del encaje.
Características técnicas y modo de uso
La técnica del paralelismo, apoyada por estos posicionadores, es la única recomendada por las asociaciones internacionales de radiología para minimizar la distorsión de la imagen. La estructura del brazo metálico o plástico reforzado asegura que la distancia foco-objeto sea constante, mejorando la nitidez de los detalles anatómicos.
Protocolo clínico recomendado:
Montaje: Seleccione el brazo y el anillo según la zona a radiografiar. Inserte el sensor o película en el bloque de mordida asegurándose de que la cara activa mire hacia el anillo.
Posicionamiento: Introduzca el dispositivo en la boca del paciente. Pida que muerda lentamente el bloque para estabilizar el receptor de imagen de forma paralela al eje largo del diente.
Alineación externa: Deslice el anillo de puntería por el brazo hasta que esté cerca de la cara del paciente. Aproxime el cono del equipo de rayos X de modo que quede paralelo y centrado con el anillo.
Exposición: Realice el disparo radiográfico. La estructura del posicionador absorberá cualquier pequeña vibración o movimiento del paciente.
Procesado: Retire el sensor y proceda a la desinfección del kit.
Tabla de especificaciones
| Especificación | Detalle |
| Técnica radiográfica | Técnica del paralelismo (Cilindro largo) |
| Compatibilidad | Película analógica, Placas de fósforo y Sensores digitales |
| Material | Termoplástico de alta resistencia y acero inoxidable |
| Codificación | Colores ISO (Azul, Amarillo, Rojo, Verde) |
| Esterilización | Autoclavable a 134°C (Piezas desmontables) |
| Indicaciones | Periapicales anteriores, posteriores, interproximales y endodoncia |
Preguntas frecuentes (FAQs)
¿Es compatible con sensores digitales de gran grosor?
Sí, la mayoría de los bloques de mordida de este kit cuentan con un diseño de pinza o sujeción flexible que se adapta tanto a las finas placas de fósforo como a los sensores digitales tipo CMOS/CCD de mayor espesor.
¿Se pueden esterilizar todas las piezas en el mismo ciclo?
Sí, tanto los anillos de plástico como los brazos metálicos y los bloques de mordida están fabricados para resistir el autoclave a 134°C. Se recomienda desmontar las piezas antes de introducirlas en las bolsas de esterilización para asegurar una limpieza profunda de las juntas.
¿Por qué es mejor este sistema que pedirle al paciente que sostenga la placa con el dedo?
La técnica digital manual (donde el paciente sujeta la placa) suele provocar la curvatura del receptor, lo que genera imágenes distorsionadas. Además, el posicionador garantiza que el haz de luz sea perpendicular, algo imposible de lograr con precisión mediante la sujeción manual.
¿Incluye el posicionador específico para endodoncia?
Este kit suele incluir el brazo y bloque verde, diseñado específicamente para permitir el paso de las limas y el clamp del dique de goma, facilitando las radiografías de conductometría sin necesidad de retirar el aislamiento absoluto.
¿Cómo evito que el paciente muerda demasiado fuerte y dañe mi sensor digital?
Los bloques de mordida están diseñados para distribuir la presión. Sin embargo, se recomienda instruir al paciente para que realice un cierre suave. La rigidez del bloque protege el sensor de mordeduras directas accidentales.
